照明用語

• 光通量(Luminous flux)-
由光源(燈具)發出可見光的能量，亦稱光束，單位為流明（lumen ; lm）。

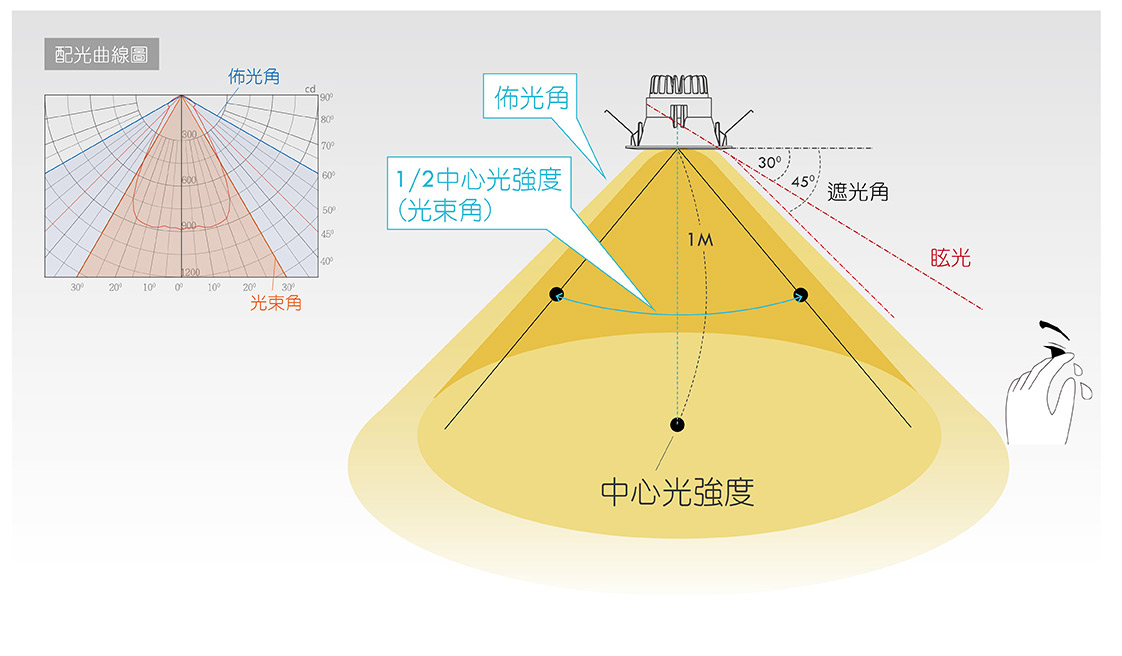

• 光束角(Beam angle)-
對稱於光束主軸( 0°)，在兩相反方向發光強度達最大強度50%　的角度所形成的夾角，在設計上會直接影響到光束投射的範圍。

• 光強度(Luminous intensity)-
由光源(燈具)在某方向於單位立體角內的光通量，亦稱光強或光度，單位為燭光或坎德拉(candela;cd)。

• 眩光(Glare)-
讓人感受不舒適甚至減弱視覺能力、造成視力受損的照明，原因包含：眼睛直視高輝度之光源造成(直接眩光)，或因反光造成視覺干擾(反射眩光)，需透過燈具遮光角或擴散板等設計，並慎選表面材質搭配合適的照明設計來消弭。

• 輝度(Luminan)-
光源或被照物於每單位面積在某一方向上的光強密度，單位為尼特(nit;nt)=光強度/平方公尺1nit=1cd/m²

• 遮光角(Shielding angle)-
燈具為避免產生眩光的設計，其出光邊緣完全遮蔽光源方位線與水平線所形成的夾角。在一般安裝高度與視覺條件下，遮光角較大的燈具能有效防止直接眩光產生。大於30°的遮光角被認為是商業空間燈具合理的設計，45°是最舒適的設計。

• 照度(Iluminance)-
被照面上的光通量除以該面積之商，單位是勒克斯(lux;lx)。
1勒克斯等於1流明的光通量均勻分布於1平方公尺的表面所產生之照度，也等於1燭光(坎德拉)照射在距離光源1公尺遠表面上的照度，公式為1lux=11m/m²。

• 照明功率密度(Lighting power density;LPD)-
將區域內照明總用電量除以區域面積之商，單位為W/m²，透過LPD計算能評估用電量是否合理，並在相同照度標準下比較不同產品的節能效益。

• 色溫度(Color temperature)-
標準黑體加熱至某溫度時呈現可見光的顏色，單位為(Kelvin; K)，可見光於低色溫至高色溫變化為: 橙紅一白→藍，視覺感受由暖一冷。

• 系統發光效率(Luminaire Efficacy)-
燈具光通量除以燈具總耗電(含電器耗損)，計算出每瓦可發出之光通量，單位為m/W，用以評估不同燈具之間的性能，選用越高發光效率的燈具，即可以更低的消耗功率達成設計效果，影響系統效率的因素包含LED發光效率、電源供應器效率與二次光學效率。

• 演色性(Color rendering index; CRI)-
物體在光源照射下所顯示出的顏色，在比對太陽照射下能呈現出的真實程度(太陽光CRI 為100)，亦稱顯色性。平均演色性指數(Ra)是比對一系列色樣所表現的平均數值，色樣標準為DIN6169(德國)或 CIE13.3(國際標準)。

• 光束維持率(lumen maintenance)-
光源(燈具)在經過一定時間使用後所發出的光通量與其初始光通量之比值，以百分比表示，其損失部分亦稱光衰。

• 佈光角(Field angle)-
對稱於光束主軸( 0°)，在兩相反方向發光強度達最大強度10%的角度所形成的夾角，用以評估燈具發光特性為指向性或散射性。

定光通量

■定系統光通量
系統光通量是通過二次光學折損後，燈具實際輸出的流明值，又稱全光束。
由於各廠商燈具發光效率不同，同瓦數燈具輸出可能有 10~50% 的大幅落差，若僅以 LED 光通量作為設計參考或評估照明產品的性能是不够準確的，因此現今多以燈具輸出的光通量為設計依據，並以系統發光效率為評估燈具性能的指標。

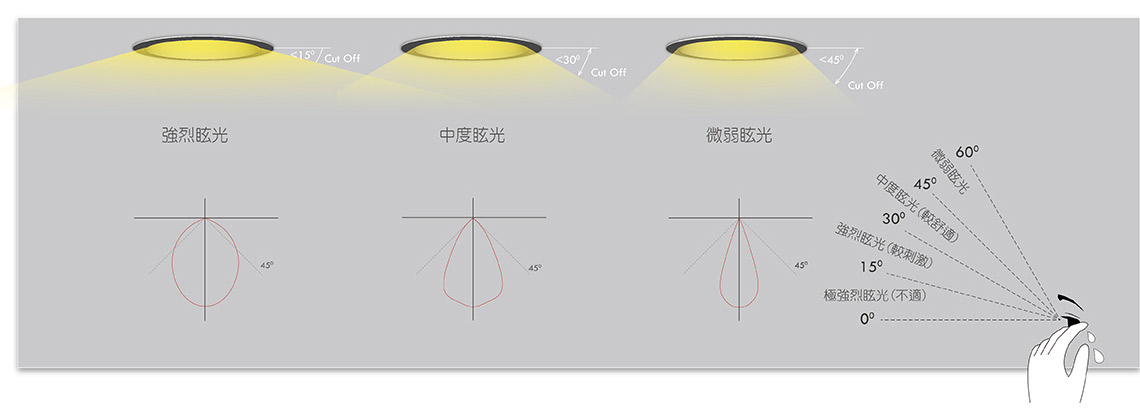

■燈具「眩光」的(Cut off)界定(遮光角Shielding Angle)
「眩先」會造成視覺失能與不舒適，讓商品或環境模糊不清，降低質感，影響情緒躁動不想停留、或產生不理性的判斷等，室內常見眩光問題包含「直接眩光」和「反射眩光」。
燈具為避免眩光的設計，其出光邊緣完全遮蔽光源的方位線與水平線所形成的夾角，即為遮光角(Shielding Angle) 一般情況下遮光角較大的燈具能有效防止「直接眩光」。大於30° 的遮光角被認為是商業空問合理的設计，45° 是最舒適的設計。
燈具編排緊密或使用輝度高的燈具，會讓被照射物表面上產生反射，形成「反射眩光」影響工作，但也可特別用於汽車烤漆檢查。適當的選用燈具並編排位置可避免產生反射眩光產生。

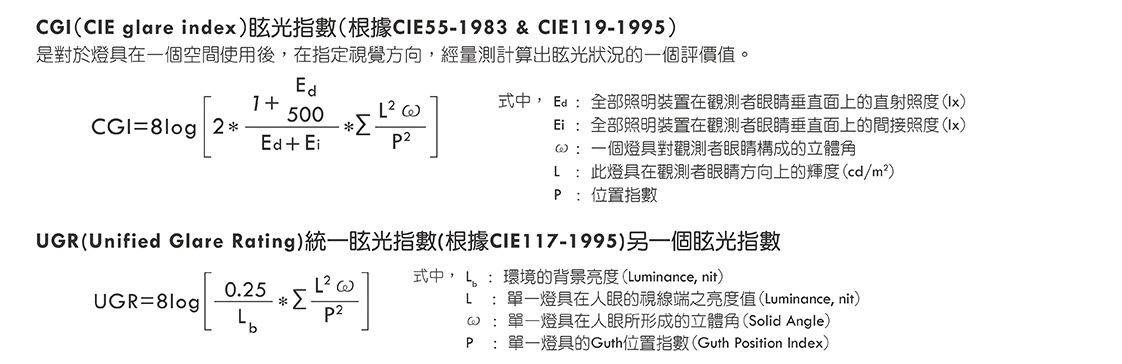

眩光指數

UGR 眩光等級(共7級)		各類空間適用限制 UGR 值
等級	UGR 值	用途
不可察覺出	10
可察覺出	16	工廠 / 辦公場所:設計工作室 / 機場、火車站、捷運站、公車站
剛可接受	19	一般辦公室 / 會議室學校:教室 / 醫院:病房 / 宴會廳、展示廳
不被接受的	22	銷售區域 / 餐廳:用餐區、百貨公司
剛好不舒適	25	車庫 / 電源設備室 & 發電機室
不舒適的	28
剛無法容忍的	31

UGR 是照明工程中『眩光』強弱的評價，判定眩光的標準需從燈具選配與安裝位置開始考量，也可透過照度計算軟體試算。改善商業場所中的『眩光』與『頻閃』問題，可有效增加舒適度，提升質感並延長客戶停留的時間。

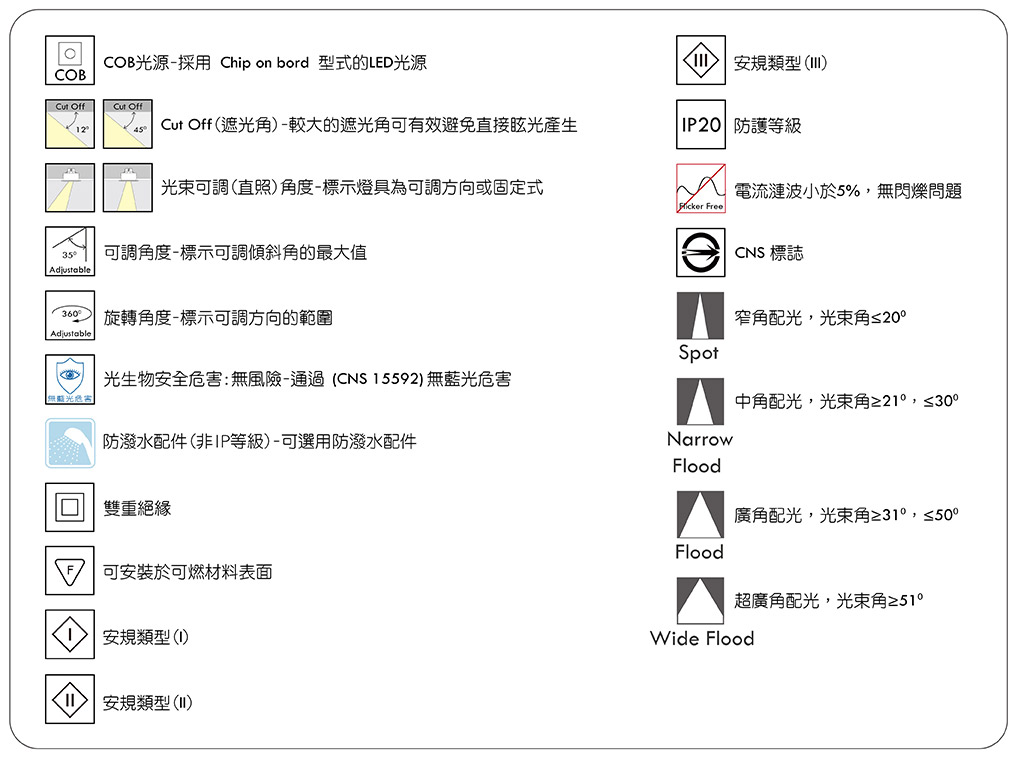

圖示說明
